Коаксиальные модульные дымоходы из нержавеющей стали

Полный спектр услуг проектирования, изготовления и монтажа CLV систем

Оставить заявку
CLV система

Что такое система CLV?

CLV системы — это коаксиальные дымоотводы, изготовленные из кислотостойкой нержавеющей стали, для отвода продуктов сгорания при условии одновременной работы нескольких источников тепла с закрытым типом камеры сгорания.

Принцип действия модульных коаксиальных дымоходов

Воздух с улицы поступает к котлу по внешнему туннелю, нагреваясь от внутренней трубы, которая отводит продукты горения. Разница температур выталкивает горячие газы, снабжая котел необходимым для эффективной работы притоком свежего воздуха.

В результате использования двух контуров:

  • Котел работает стабильнее и дольше
  • Потребление горючих веществ снижается
  • КПД системы обогрева растет
Преимущества CLV системы
  • Упрощение проектирования здания

    Дымоходы CLV не требуют от застройщика продумывать специальные фундаментные опоры на стадии проектировки нового дома. Коаксиальные дымопроводы крепятся непосредственно к несущим конструкциям.

    Это открывает дизайнерам возможность отступить от избитых стандартов и использовать нестандартные конструктивные решения.

  • Облегченная конструкция

    Использование модульных дымоходов в строительстве разрешает значительно уменьшить вес конструкции.

    Вес громоздких бетонных дымоотводов в многоквартирном доме может достигать 6 тонн, в то время как CLV системы — всего 500 кг.

  • Быстрый монтаж

    Нет надобности в долгосрочных работах с бетоном. Это значительно сокращает сроки сдачи здания в эксплуатацию.
  • Простота сборки

    Монтаж дымохода может осуществляться силами самого застройщика, без сторонних специалистов.

    В итоге — планировать бюджет будущего здания станет куда проще.

  • Экономия бюджета

    Расходная часть сметы значительно уменьшается:
    • отсутствуют затратные работы с бетоном;
    • экономия на оплате работы профильных специалистов и найме внешних подрядчиков;
    • изготовление и установка дымохода занимает минимальное количество времени и рабочих ресурсов.
    Доступные средства можно направлять на более срочные и затратные участки работ.
  • Компактные габариты

    Системы CLV экономят до 40% жилой площади по сравнению с LAS дымоходами.

    Это чрезвычайно важный фактор в коммерческом строительстве. Ведь каждый будущий владелец квартиры мечтает о большем пространстве для жизни, а застройщик — получить максимальную прибыль.

  • Простота в обслуживании и ремонте

    Дымоходы CLV дают возможность своевременного обслуживания и доступа к поврежденному участку дымохода.

    Ремонт дымоотвода не занимает много времени, что существенно экономит средства и нервы, сохраняет целостность конструкции и здоровье жильцов.

  • 100% безопасность эксплуатации

    Достигается использованием высококачественных материалов: их огнеупорные свойства обеспечивают рабочий диапазон отведения газов при нормальной работе в пределах 700°С. А максимальная температура быстрого газоотведения составляет 1100°С.

Устройство и монтаж модульных коаксиальных дымоходов

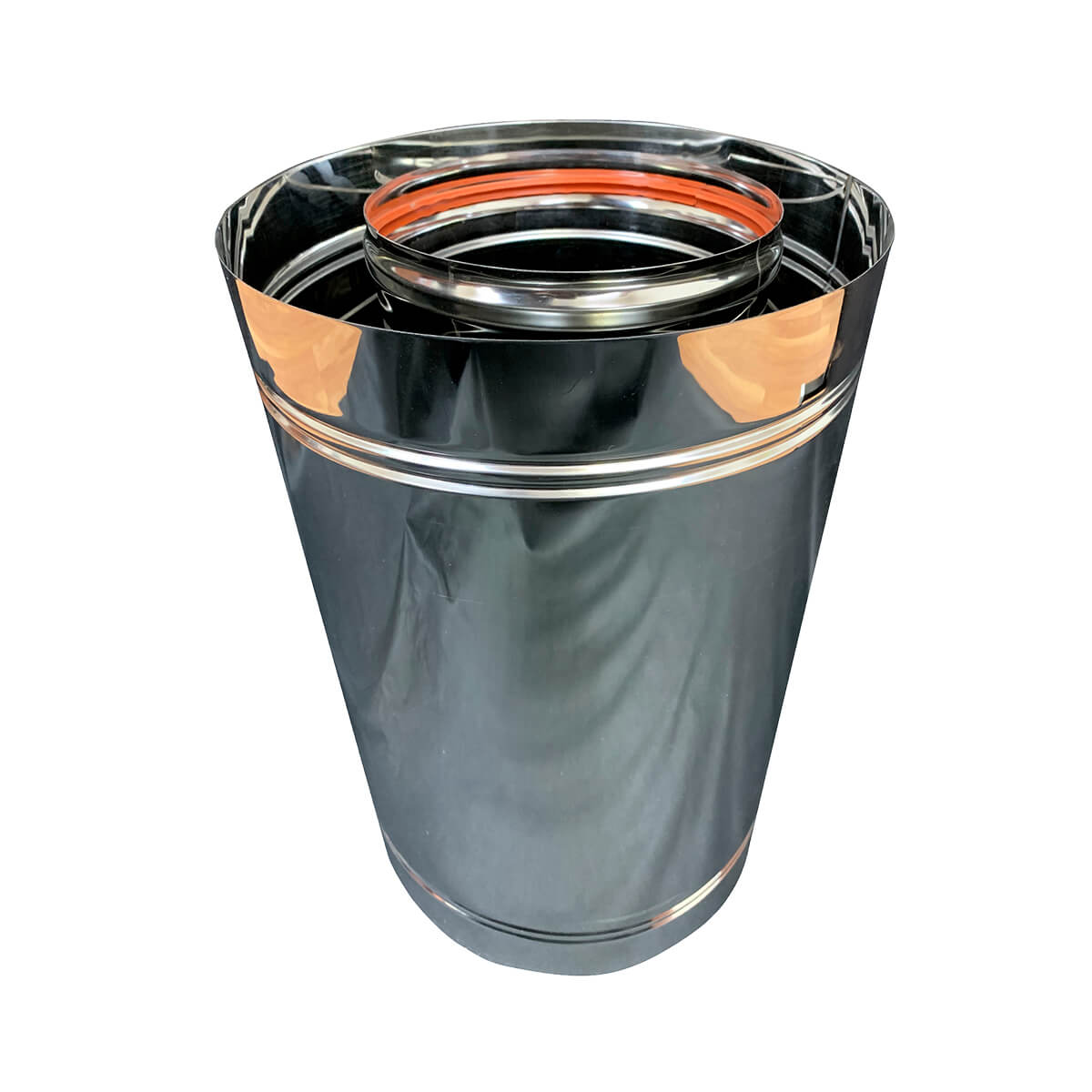

Система дымоотвода CLV состоит из модулей. Между собой отдельные элементы соединяются при помощи хомутов. Герметичность системы обеспечивается использованием уплотнительных колец, способных выдерживать рабочую температуру отведения газов и кислотную среду конденсата.

Монтаж дымоотвода выполняется настенными хомутами, которые крепятся непосредственно к несущим конструкциям. Это позволяет начинать сборку системы дымохода в нужном месте и на подходящем этапе строительства.

Использование CLV позволяет застройщикам избежать материальных и временных затрат на предварительную заливку опалубки под бетонный LAS дымоотвод.

Устройство модульного коаксиального дымохода (CLV)

Сфера применения CLV систем:

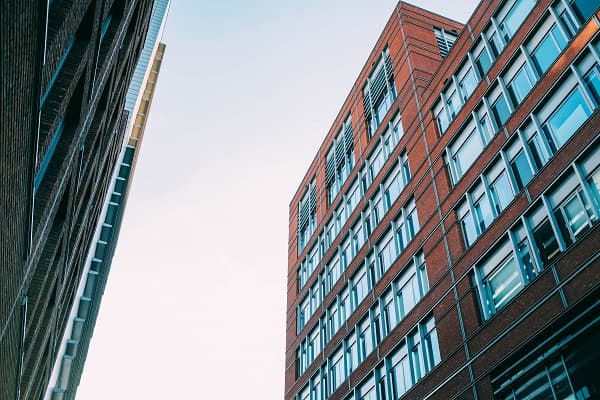

  • Многоквартирные жилые дома с индивидуальным отоплением

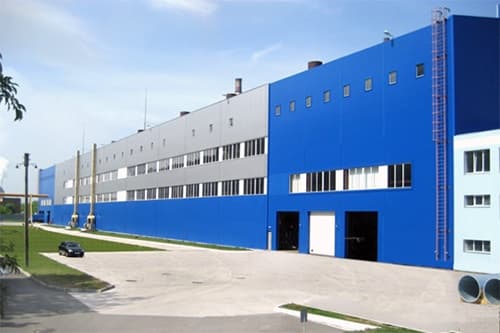

  • Промышленные здания с несколькими источниками тепла

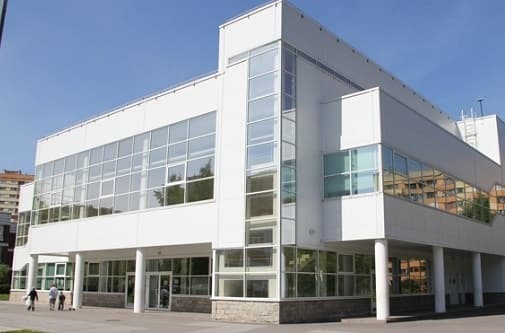

  • Коммерческие здания (например офисные центры) с индивидуальными теплогенераторами

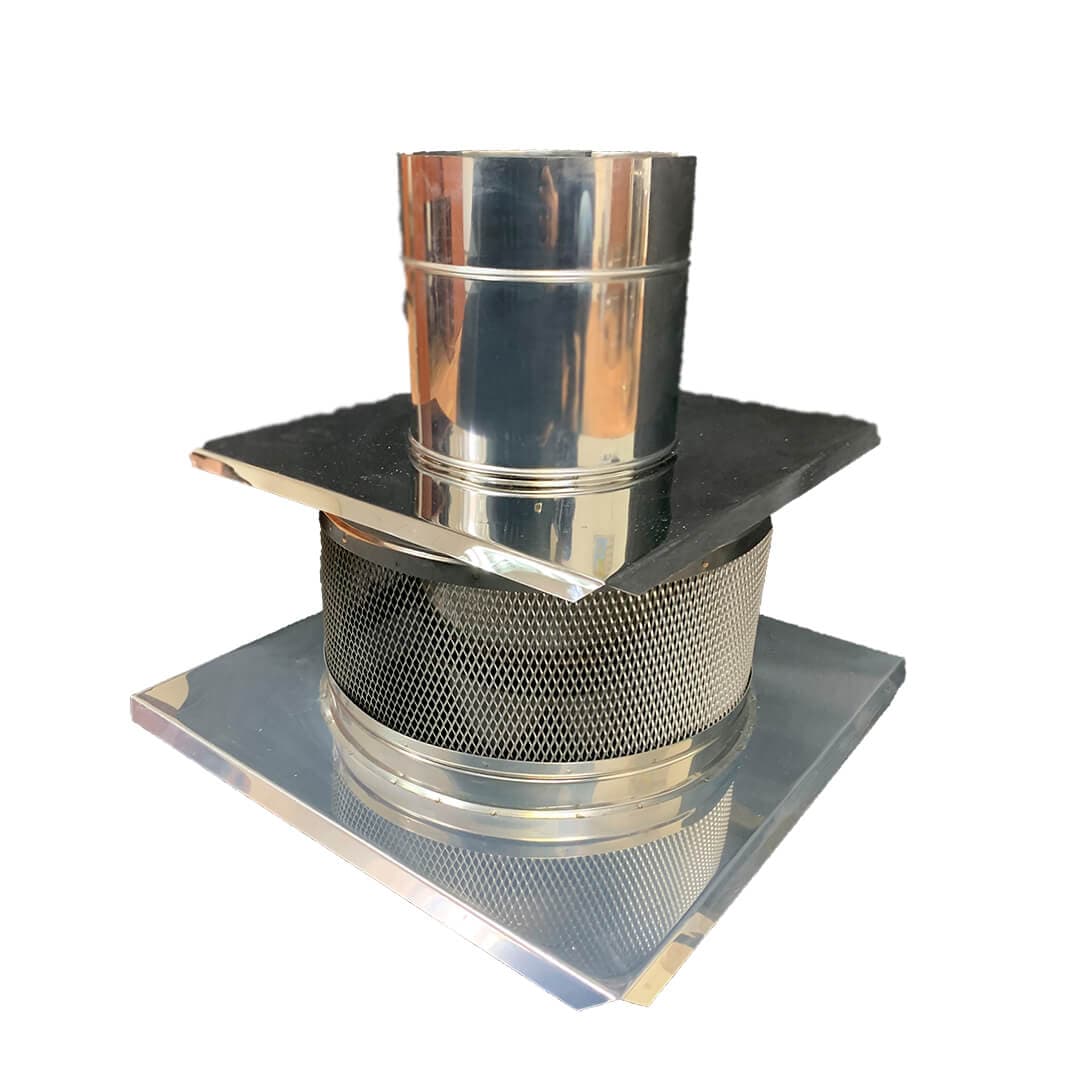

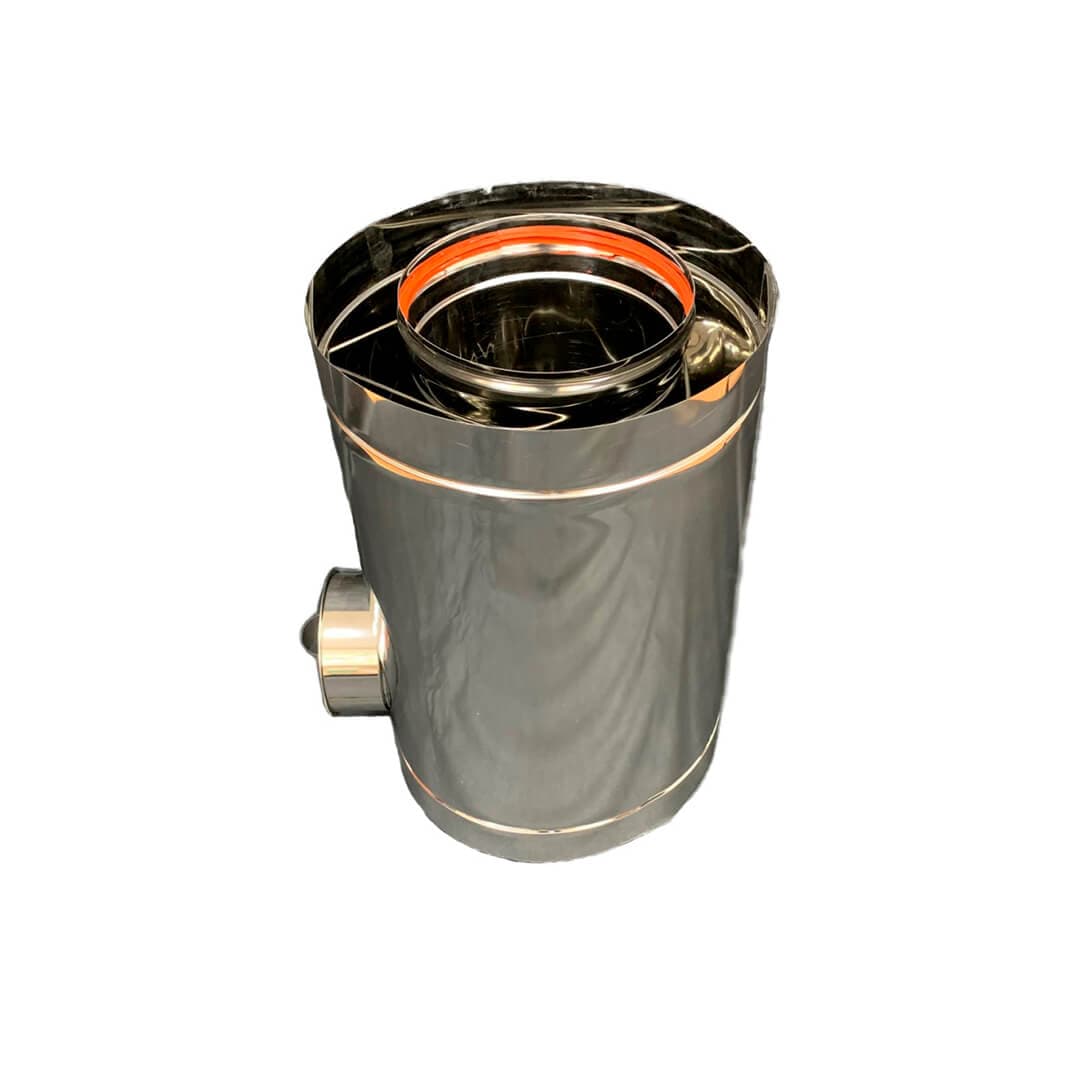

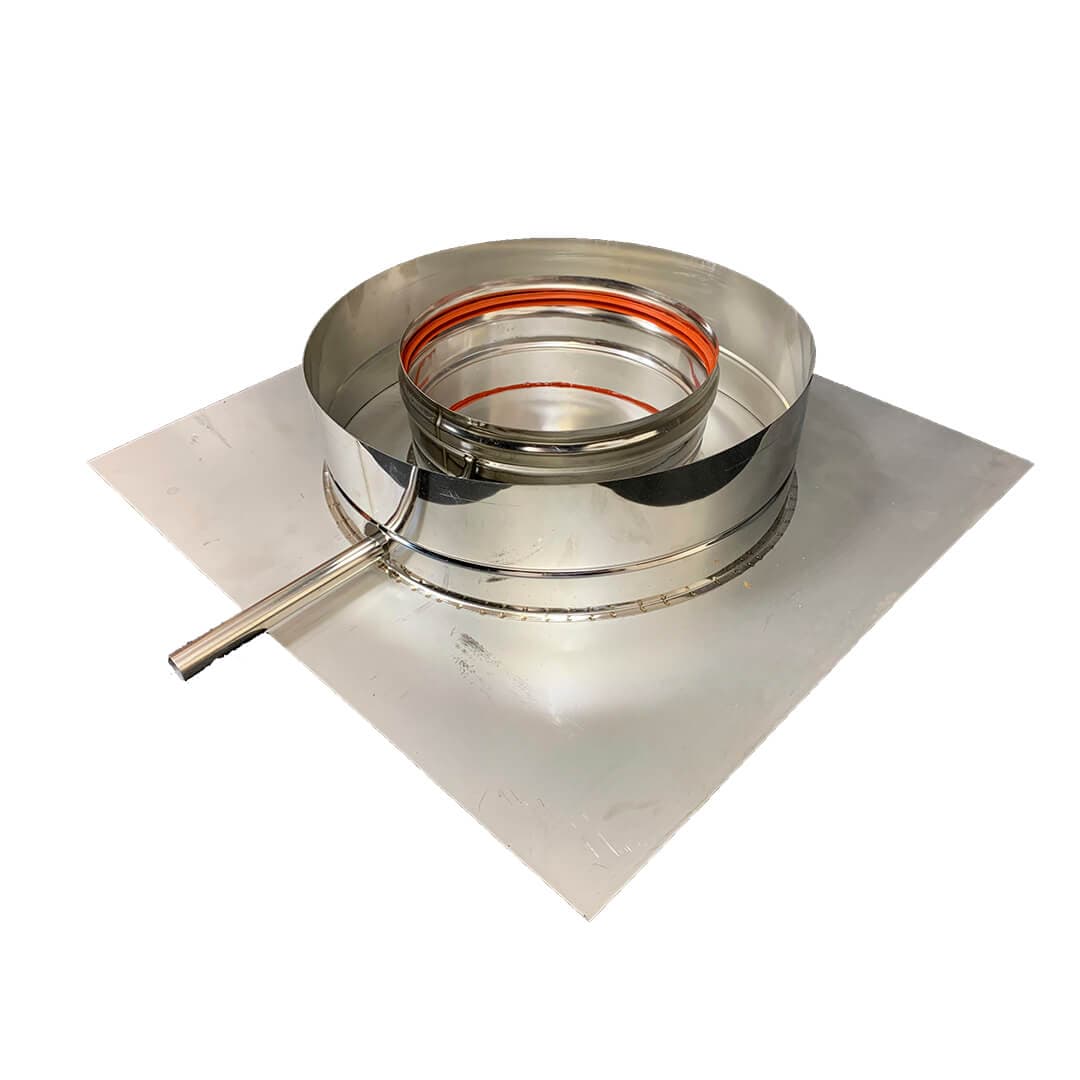

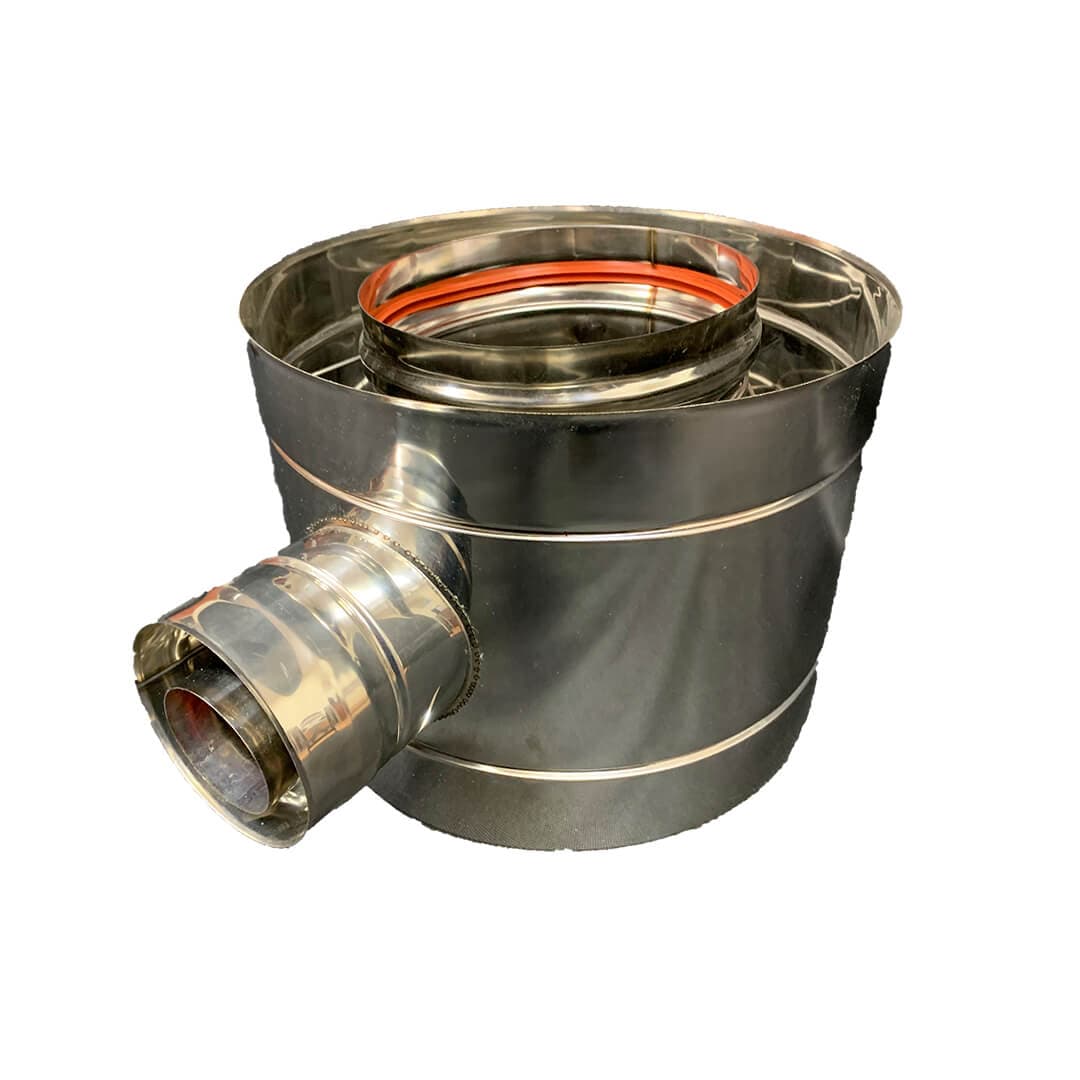

Обязательные элементы коаксиальных двухконтурных систем

Узнайте стоимость системы дымоотвода CLV для своего проекта

Несколько слов о нас

ООО «Фабрика ЗИГ» на протяжении более 25 лет производит дымоотводы из нержавеющей стали марок AISI 304, AISI 310S, AISI 316, AISI 321. Благодаря высокой стойкости к окислению, коррозии и высоким температурам материалы идеально подходят для использования в пищевой промышленности.

    Специализируемся на:
  • производстве систем дымоотводов для промышленных и коммерческих зданий;
  • изготовлении комплектующих для коллективного и индивидуального отопления, каминов и печей;
  • металлообработке (лазерная раскройка, гибка металла);
  • изготовлении мебели из нержавеющей стали для пищевой промышленности.

Что мы предлагаем?

  • Проектирование

    Команда инженеров с опытом работы более 15 лет поможет спроектировать систему дымоотвода для проекта любой сложности. Аэродинамические расчеты позволят правильно подобрать сечение труб системы.
  • Быстрое производство

    Производство CLV дымоходов выполняется в соответствии с утвержденным заказчиком проектом, на заводе с высокоточным оборудованием. Сварка швов роботизирована. Срок изготовления — от 1 дня.
  • Быстрая доставка

    Готовую CLV систему заказчик может забрать самостоятельно. Или «Фабрика ЗИГ» может доставить изготовленный дымоход непосредственно на строительный объект.
  • Монтаж и шеф-монтаж

    «Фабрика ЗИГ» во время монтажа оказывает заказчикам необходимую информационную помощь.

    Монтаж CLV системы на объекте заказчика может осуществляться под руководством или силами мастеров нашей компании.

  • Наладка и запуск CLV дымоотвода

    Отладка и первый запуск осуществляются под руководством опытных сотрудников «Фабрики ЗИГ», отменно знающих оборудование и особенности работы элементов наших систем.
  • Гарантийное и послегарантийное обслуживание

    При неукоснительном соблюдении норм эксплуатации, гарантийное обслуживание систем дымоходов составляет не менее 25 лет. Послегарантийное обслуживание доступно в течение 30 лет.

Узнайте стоимость системы дымоотвода CLV для своего проекта

Рекомендации по проектированию

Изображение программы для проектирования

Дымоходы CLV используются для отвода продуктов горения при эксплуатации одноконтурных или двухконтурных котлов внутреннего сгорания с герметичной камерой.

Для правильного расчета диаметра труб дымохода CLV необходимо учитывать количество теплогенераторов, присоединенных к системе, их мощность и суммарную тепловую мощность при условии одновременной работы всех источников тепла.

Дымоотводные конструкции разрешено монтировать во внутренних стенах, но запрещено прокладывать через жилые помещения. Установка системы разрешена в кухне или на балконе.

Расчеты систем проводятся при помощи лицензированного программного обеспечения, которое учитывает технологические особенности здания и установленные правительством Украины нормы строительства (ГОСТ и ДБН).

Результаты расчетов: факторы влияния

При выполнении расчетов дымоотводящих систем «Фабрика ЗИГ» руководствуется действующими нормами и правилами, установленными государством норм ДБН. Учитываются требования пожарной безопасности.

Коаксиальный модульный дымоотвод CLV спроектирован для установки внутри здания. Монтаж на фасаде предусмотрен только для местностей с теплым климатом, с утеплением внутренней стенки системы базальтовым волокном.

Диаметр труб определяется исходя из количества и технических характеристик источников тепла, сопротивления, конфигурации дымохода и высоты конструкции.

Крепления обязательно устанавливаются над тройником. Стеновые хомуты крепятся в непосредственной близости к стыку модулей. Над горизонтальным отводом необходима установка разгрузочной платформы.
